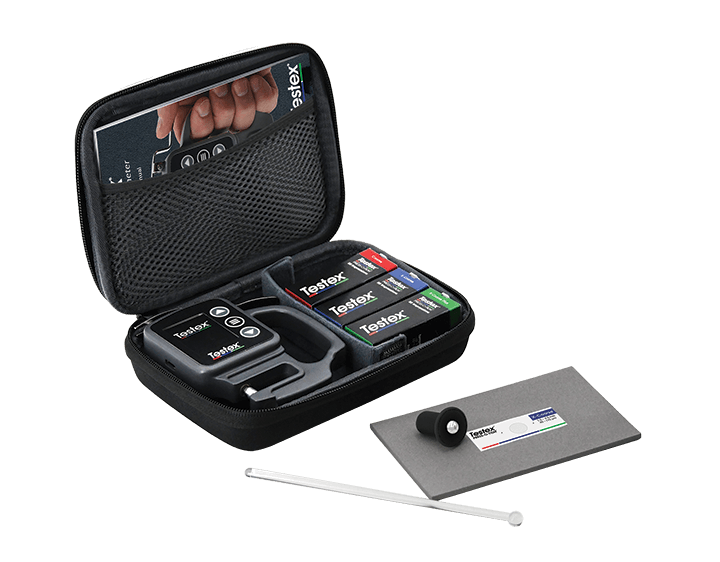

Testex Digital Micrometer Thickness Gage

ใช้วัดความหยาบของพื้นผิวที่ทำความสะอาดด้วยการพ่นทราย เป็นเครื่องที่ออกแบบมาโดยเฉพาะสำหรับใช้กับ Testex Tape โดยเฉพาะ สามารถหาค่าเฉลี่ย และเก็บข้อมูลการวัดได้ การรับประกัน 1 ปี

สอดคล้องกับมาตรฐานสากล

ASME B46, ASTM D4417, ISO 8503-5, NACE SP287, SSPC-PA 17, SP5, SP6, SP10, SP11-87T  และอื่นๆ

฿17,000.00

คุณลักษณะเด่น

ใช้งานง่าย

จอแสดงผลสีดิจิตอลที่สว่างและคอนทราสต์สูงพร้อมตัวเลขขนาดใหญ่เพื่อให้มองเห็นที่ง่ายไม่ว่าจะอยู่ในสภาพแวดล้อมที่สว่างหรือมืด

สามารถเปลี่ยนหน่วยวัดได้ทั้งไมครอนและมิล

มีหน่วยความจำภายในสำหรับการอ่านสูงสุด 250 ค่าพร้อมสถิติบนหน้าจอ สามารถดูและดาวน์โหลดค่าการวัดลงในนคอมพิวเตอร์ได้โดยใช้สาย USB ที่ให้มา

ตัวเครื่องทำจากโลหะทั้งชิ้น ซึ่งมีความแข็งแรงทนทาน

ใช้ถ่าย AAA เพียงก้อนเดียว

ออกแบบมาสำหรับ Testex tape

เพียงเลือกเกรดของ Testex Tape เครื่องจะเซ็ตค่าที่เหมาะสมโดยอัตโนมัติ และลบความหนาของ backing 50 µm (2 mils)


ใน ‘โหมดเฉลี่ย’ ไมโครมิเตอร์จะแจ้งให้ผู้ใช้และอ่านค่าเฉลี่ยสองครั้ง ตามมาตรฐานสากล


มาพร้อมกับใบรับรองการสอบเทียบที่ตรวจสอบย้อนกลับได้

สะดวก

ดาวน์โหลดข้อมูลการวัดไปยังพีซีหรือ Mac สำหรับการเก็บเป็นฐานข้อมูล และรวมถึงการทำรายงานข้อมูลการวัด

โหมดไดรฟ์ USB ดึงข้อมูลในลักษณะคล้ายกับแฟลชไดรฟ์ในรูปแบบ .csv ไม่ต้องติดตั้งซอฟต์แวร์หรือเชื่อมต่ออินเทอร์เน็ต

การใช้งานเครื่องวัดค่าความหยาบ Positector RTR กับ Testex Tape Press-O-Film

1. เตรียมการวัด

เตรียมพื้นผิวที่จะทดสอบและ PosiTector RTR H ก่อนทำการทดสอบ

เตรียมพื้นผิว:

ใช้ putty ทำความสะอาดขจัดฝุ่น เศษผง หรือทรายที่หลงเหลือออกจากบริเวณที่ต้องการวัด โดยใช้นิ้วกด Putty ลงบนพื้นผิวให้แน่นแล้วดึงออก

การเตรียม PosiTector RTR H:

  • ทำความสะอาดฐานวัดโดยใช้การ์ดทำความสะอาดที่ให้มา รูดการ์ดผ่านฐานในขณะที่กดทดสอบสักสองสามครั้งเพื่อกำจัดฝุ่น
  • ตรวจสอบความถูกต้องเครื่องด้วยแผ่นชิมที่ให้มา
  • ตรวจสอบให้แน่ใจว่าได้เลือกชนิดของ Press O Film ถูกต้องที่มุมซ้ายบนของ LCD

2. ลอกลายพื้นผิว

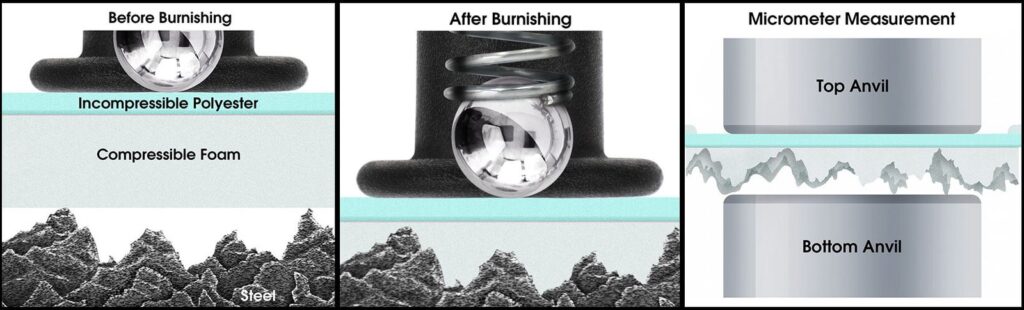

แผ่น Testex Tape Press-O-Film ประกอบด้วยชั้นของโฟมที่ติดอยู่กับฟิล์มพลาสติกโพลีเอสเตอร์ เมื่อกดลงบนพื้นผิวเหล็กที่หยาบ ชั้นของโฟมบนแผ่นจะถูกจำลองและลอกลายพื้นผิวหยาบ

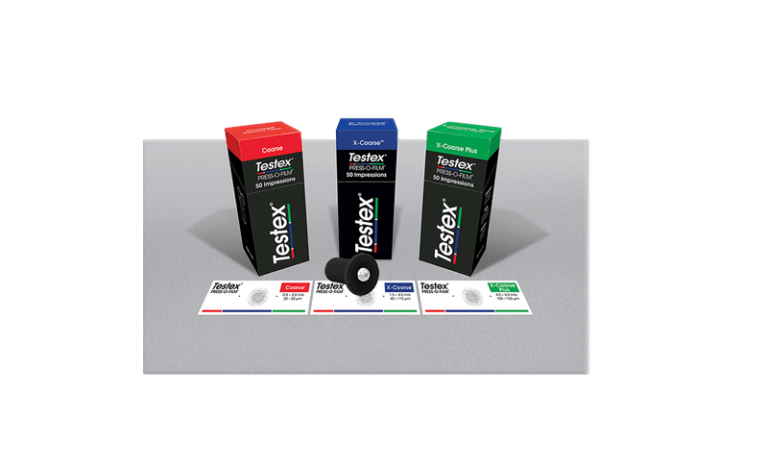

เลือก Testex Tape Press-O-Film ที่เหมาะสมตามความหยาบโปรไฟล์ที่ต้องการวัด

ดึงเทปด้านหลังของ Testex Tape Press-O-Film ออก แล้วนำไปแปะลงบนพื้นผิวที่ผ่านการทำความสะอาดแล้ว

กด Testex Tape Press-O-Film โดยใช้ปลายมนของก้านสแตนเลสที่ให้มา ใช้แรงกดและถูเป็นวงกลม เป็นเวลา 30-60 วินาทีเพื่ออัดชั้นโฟมเข้าไปสู่ความหยาบ โดยทั่วไป การใช้กดแรงมากเกินไปจะให้ผลที่ดีกว่าการให้แรงกดที่น้อยเกินไป

เมื่อเสร็จแล้ว ให้แกะ Testex Tape Press-O-Film ออกจากพื้นผิว

3. วัดผล

อ่านค่า Testex Tape Press-O-Film ในฐานของเครื่อง PosiTector RTR H จะเป็นการวัดความหยาบเฉลี่ยสูงสุดของจุดยอดถึงจุดต่ำสุดของโปรไฟล์ความหยาบของพื้นผิว

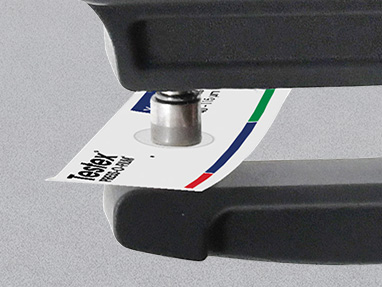

  1. ใส่ Testex Tape Press-O-Film เข้าไปในช่องวัด และจัดให้อยู่ในตำแหน่งที่เหมาะสม โดยให้บริเวณแผ่นลอกลายอยู่ตรงกลางภายในฐานของโพรบ และให้ด้านที่มีกาว (เหนียว) คว่ำลง
  2. เมื่อแผ่นได้ตำแหน่งแล้ว ให้กดปุ่มทดสอบบนโพรบทั้งสองปุ่มพร้อมกันให้แน่นพร้อมกับกดค้างไว้จนกว่า PosiTector RTR H จะส่งเสียงบี๊บแลผลการวัดค่าจะแสดงขึ้นบนจอเครื่อง

เครื่องจะทำการลบความหนาของแผ่นพลาสติกโพลีเอสเตอร์ (50 ไมครอน) ออกโดยอัตโนมัติ

อุปกรณ์เสริม

High Accuracy Burnishing Tool
Replica Testex Tape Press-O-Film
Plastic Shim
แผ่นความหนามารตฐาน

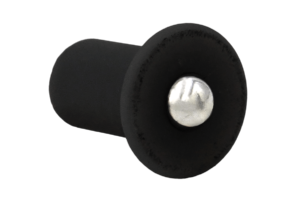

Burnishing Tool
ไม้ขูดแผ่น Press-o-film
Putty
ตัวทำความสะอาดพื้นผิวก่อนการวัด

วิดีโอแนะนำการใช้งานเครื่องวัดความหยาบ

ขั้นตอนการวัดค่าความหยาบด้วย Testex Tape
