Testex® Replica Tape
เทปลอกลายพื้นผิว Testex Press-O-Film Replica ประกอบด้วยแผ่นชั้นโฟมที่ยึดติดกับแผ่นพลาสติกหนา 50 ไมครอน เมื่อกดแผ่นลงบนพื้นผิวเหล็กที่ขรุขระและขูดด้วยแท่งขูดที่มีความโค้งมน โฟมจะยุบตัวและลอกลายพื้นผิวที่ขรุขระไว้บนแผ่น จากนั้นจะนำแผ่นที่ลอกลายไว้แล้ว วัดความหนาบนเกจวัดความหนาแบบไมโครมิเตอร์ แล้วลบความหนาของแผ่นพลาสติกออก จะได้ค่าความหยาบของพื้นผิว (Surface Profile)
เทป Testex Press-O-Film Replica แต่ละกล่องมี 50 ชิ้น
เทปจำลอง Testex Press-O-Film มีให้เลือกหลายช่วงความหนาสำหรับการวัดความหยาบของพื้นผิว ช่วงหลักสำหรับการวัดด้วยเทปจำลองคือ
- <20 µm ใช้เทป Coarse Minus
- 20 – 64 µm ใช้เทป Coarse
- 38 – 115 µm ใช้เทป X-Coarse
- >115 µm ใช้เทป X-Coarse Plus
฿1,750.00
คุณสมบัติ
ใช้งานง่าย
Simple technique: place on the surface, press/burnish it into the surface, remove, and measure
Less than 30 seconds required for most replicas
Measure using a precision Digital Micrometer, Analog Micrometer, or PosiTector RTR Replica Tape Reader
Ideal for measuring on round surfaces and other challenging locations
Complete Kits available with everything needed for testing
NEW Easy open/close fully-recyclable carton
Quantitative test – no need to interpret or compare measurements
Only surface profile measurement method recognized by ISO, ASTM, and AMPP
ทนทาน
Option to retain a permanent physical replica of the surface after measurement for archival reporting
Withstands nearly any environment, including temperatures up to 60° C (140° F)
Long shelf life with no expiration date
Durable custom case included with Micrometers and Kits with storage for Micrometer, replica tape, and High Accuracy Burnishing Tool
NEW improved strip format wih easy-remove corner
แม่นยำ
Same trusted Coarse and X-Coarse replica foam in a NEW strip format
NEW High Accuracy Burnishing Tool provides up to +/- 8 µm (0.3 mil) accuracy and consistent results, regardless of operator experience or burnishing technique
Proven technique with accuracy and repeatability validated by numerous independent studies
Measures over a relatively large area for high repeatability
Generate high-resolution 3D images of the surface using Optical Grade Replica Tape and the PosiTector RTR 3D

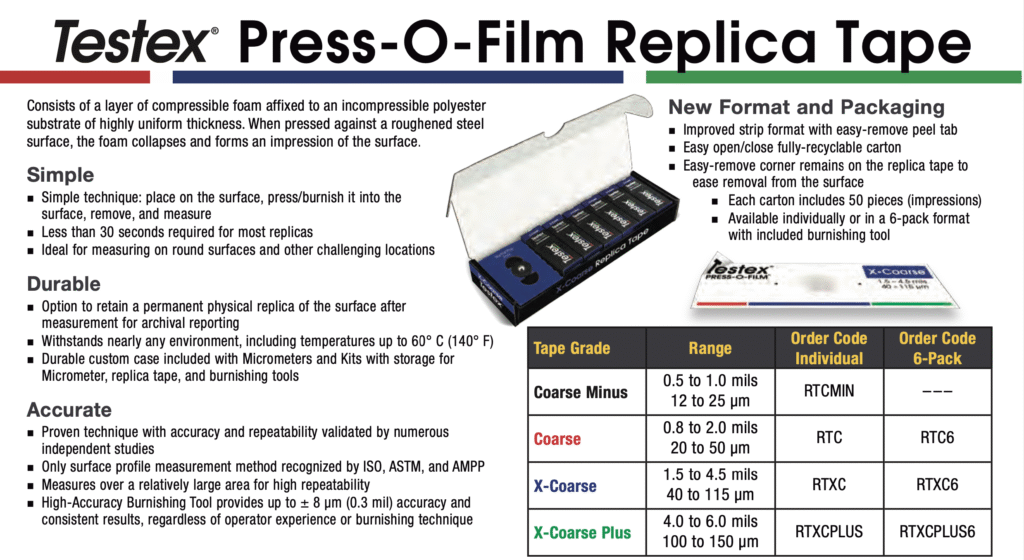

Press-O-Film® Replica Tape
Testex Press-O-Film Replica Tape consists of a layer of compressible foam affixed to an incompressible polyester substrate of highly uniform thickness. When pressed against a roughened steel surface, the foam collapses and forms an impression of the surface. Placing the compressed Testex tape between the anvils of a micrometer thickness gage and subtracting the thickness of the incompressible substrate gives a measure of the surface profile.
Each roll of Testex Tape includes 50 pieces (impressions).
Conventional Testex Press-O-Film Tape Grades
Testex Press-O-Film replica tape is available in a variety of thickness ranges for measuring substrate roughness. The primary range for measurement with replica tape is 20 to 115 µm (0.8 to 4.5 mils). Use of Coarse Minus grade (<20 µm or <0.8 mil) or X-Coarse Plus grade tape (>115 µm or >4.5 mils) should primarily be restricted to checking measurements at the lower and upper ends of the primary range.
Optical Grade Testex Press-O-Film Tape Grades
Testex Press-O-Film Optical Grade replica tape, when used with PosiTector RTR 3D models, provides higher quality surface data files (.SDF) than conventional replica tape. Optical Grade Replica Tape is available in Coarse or X-Coarse.
การใช้งานเครื่องวัดค่าความหยาบ Positector RT กับ Testex Tape Press-O-Film
1. เตรียมการวัด
เตรียมพื้นผิวที่จะทดสอบและ PosiTector RTR H ก่อนทำการทดสอบ
เตรียมพื้นผิว:
ใช้ putty ทำความสะอาดขจัดฝุ่น เศษผง หรือทรายที่หลงเหลือออกจากบริเวณที่ต้องการวัด โดยใช้นิ้วกด Putty ลงบนพื้นผิวให้แน่นแล้วดึงออก
การเตรียม PosiTector RTR H:
- ทำความสะอาดฐานวัดโดยใช้การ์ดทำความสะอาดที่ให้มา รูดการ์ดผ่านฐานในขณะที่กดทดสอบสักสองสามครั้งเพื่อกำจัดฝุ่น
- ตรวจสอบความถูกต้องเครื่องด้วยแผ่นชิมที่ให้มา
- ตรวจสอบให้แน่ใจว่าได้เลือกชนิดของ Press O Film ถูกต้องที่มุมซ้ายบนของ LCD

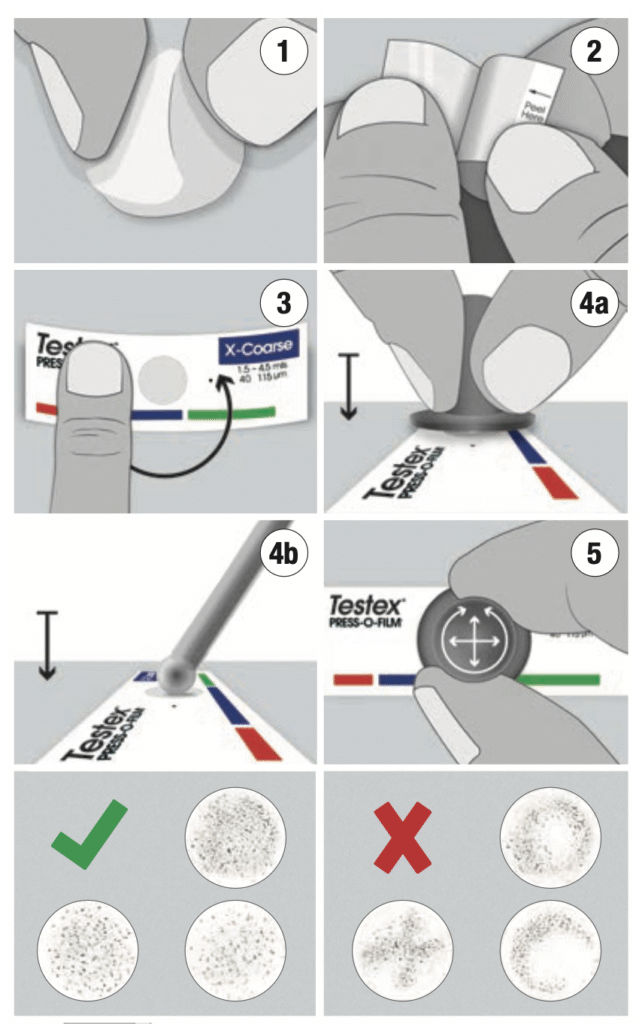

2. ลอกลายพื้นผิว
แผ่น Testex Tape Press-O-Film ประกอบด้วยชั้นของโฟมที่ติดอยู่กับฟิล์มพลาสติกโพลีเอสเตอร์ เมื่อกดลงบนพื้นผิวเหล็กที่หยาบ ชั้นของโฟมบนแผ่นจะถูกจำลองและลอกลายพื้นผิวหยาบ
เลือก Testex Tape Press-O-Film ที่เหมาะสมตามความหยาบโปรไฟล์ที่ต้องการวัด
ดึงเทปด้านหลังของ Testex Tape Press-O-Film ออก แล้วนำไปแปะลงบนพื้นผิวที่ผ่านการทำความสะอาดแล้ว
กด Testex Tape Press-O-Film โดยใช้ปลายมนของก้านสแตนเลสที่ให้มา ใช้แรงกดและถูเป็นวงกลม เป็นเวลา 30-60 วินาทีเพื่ออัดชั้นโฟมเข้าไปสู่ความหยาบ โดยทั่วไป การใช้กดแรงมากเกินไปจะให้ผลที่ดีกว่าการให้แรงกดที่น้อยเกินไป
เมื่อเสร็จแล้ว ให้แกะ Testex Tape Press-O-Film ออกจากพื้นผิว

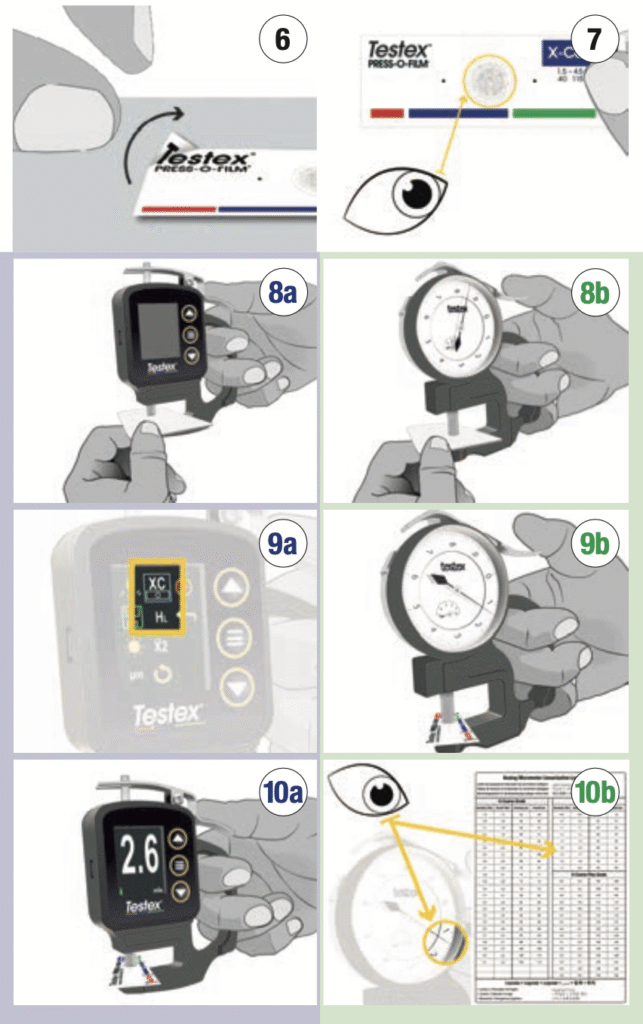

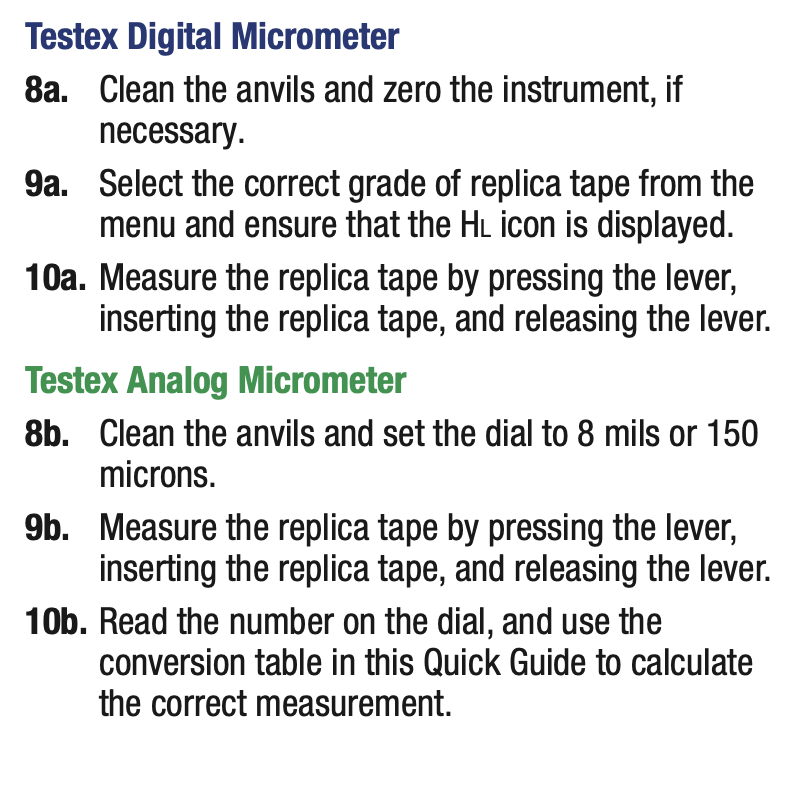

3. วัดผล
อ่านค่า Testex Tape Press-O-Film ในฐานของเครื่อง PosiTector RTR H จะเป็นการวัดความหยาบเฉลี่ยสูงสุดของจุดยอดถึงจุดต่ำสุดของโปรไฟล์ความหยาบของพื้นผิว
- ใส่ Testex Tape Press-O-Film เข้าไปในช่องวัด และจัดให้อยู่ในตำแหน่งที่เหมาะสม โดยให้บริเวณแผ่นลอกลายอยู่ตรงกลางภายในฐานของโพรบ และให้ด้านที่มีกาว (เหนียว) คว่ำลง
- เมื่อแผ่นได้ตำแหน่งแล้ว ให้กดปุ่มทดสอบบนโพรบทั้งสองปุ่มพร้อมกันให้แน่นพร้อมกับกดค้างไว้จนกว่า PosiTector RTR H จะส่งเสียงบี๊บแลผลการวัดค่าจะแสดงขึ้นบนจอเครื่อง
เครื่องจะทำการลบความหนาของแผ่นพลาสติกโพลีเอสเตอร์ (50 ไมครอน) ออกโดยอัตโนมัติ
อุปกรณ์เสริม
Micrometer
High Accuracy Burnishing Tool
Burnishing Tool
ไม้ขูดแผ่น Press-o-film
Plastic Shim
แผ่นความหนามารตฐาน
Putty
ตัวทำความสะอาดพื้นผิวก่อนการวัด
